DX77

DX77 Dual Scissor Lift

Illustrated Parts Lists

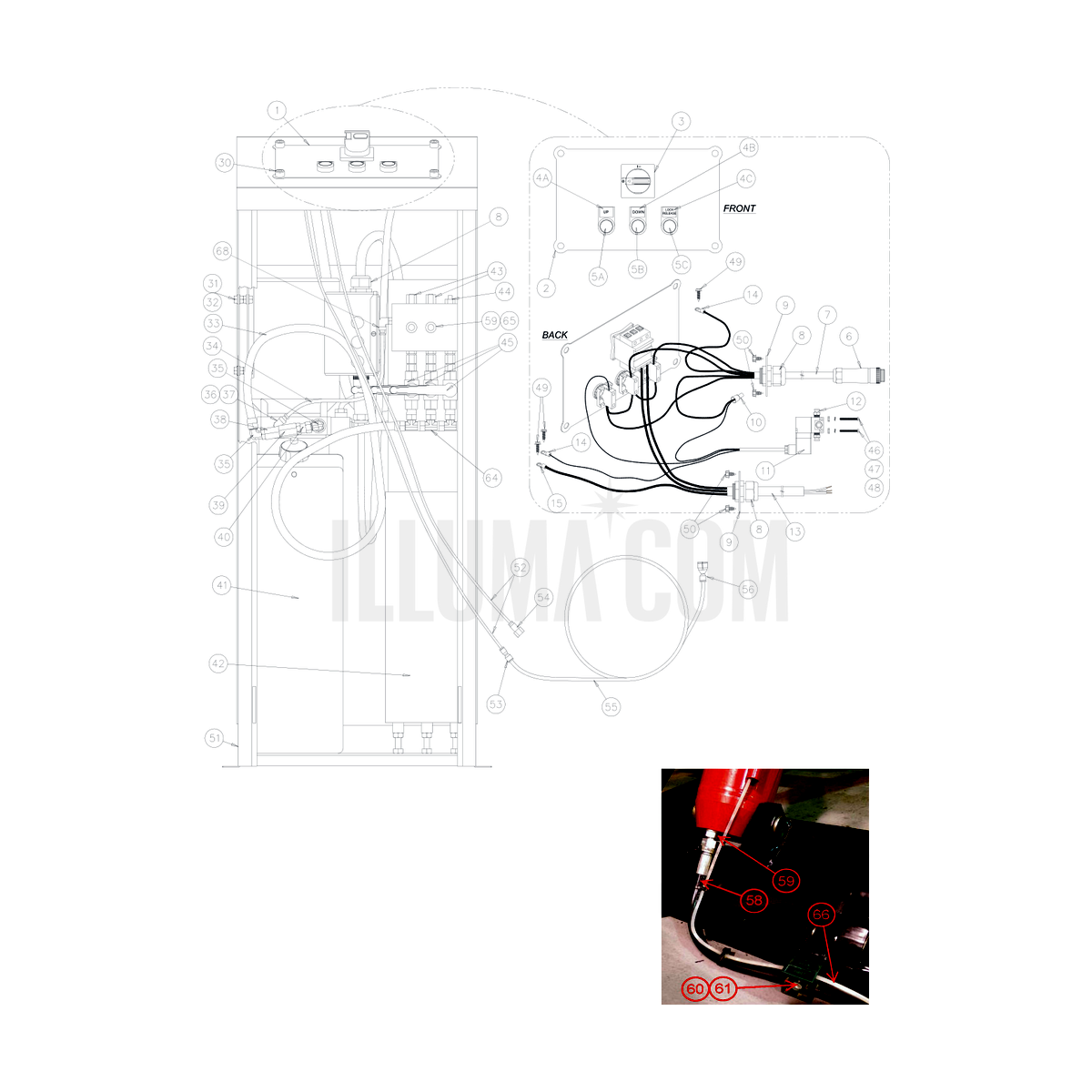

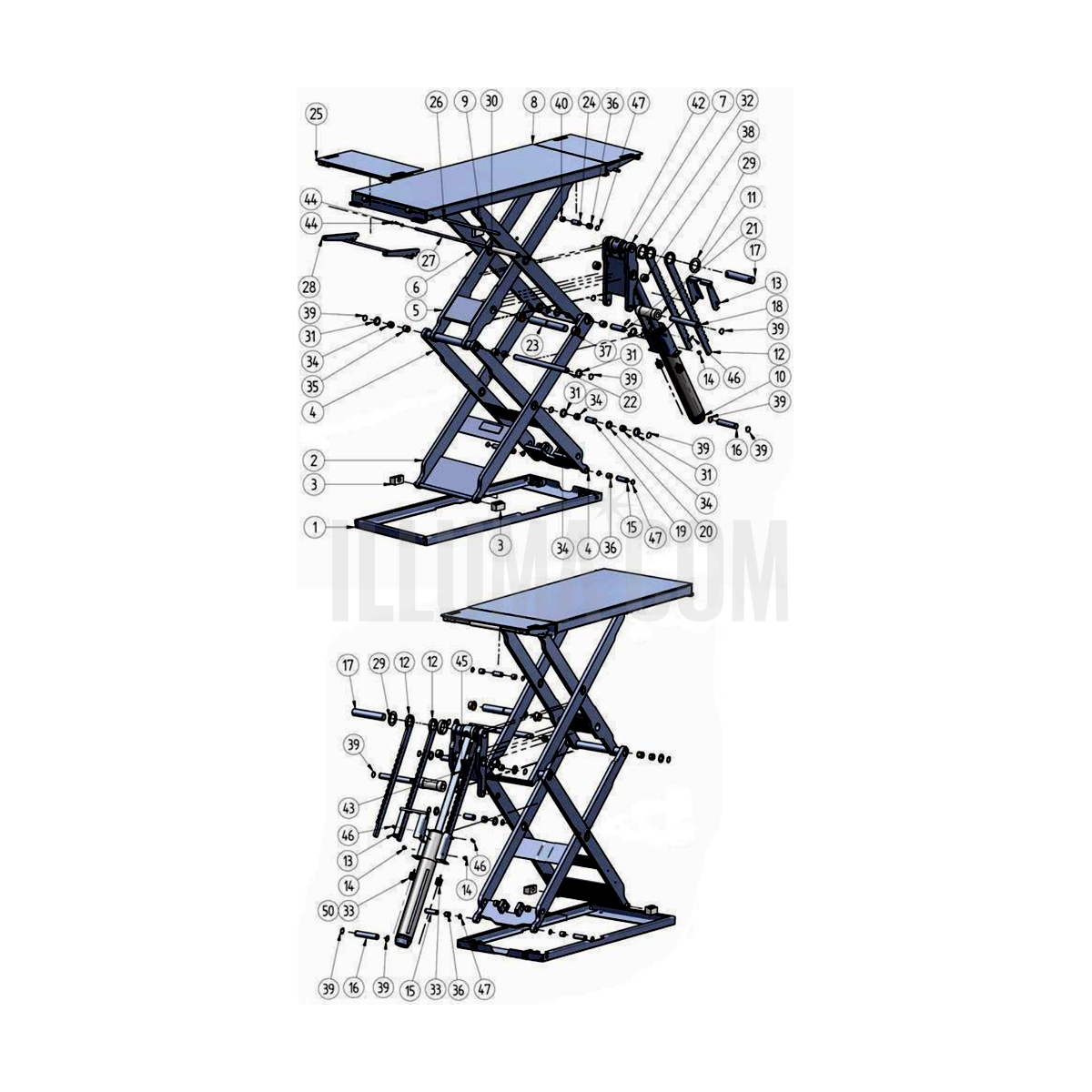

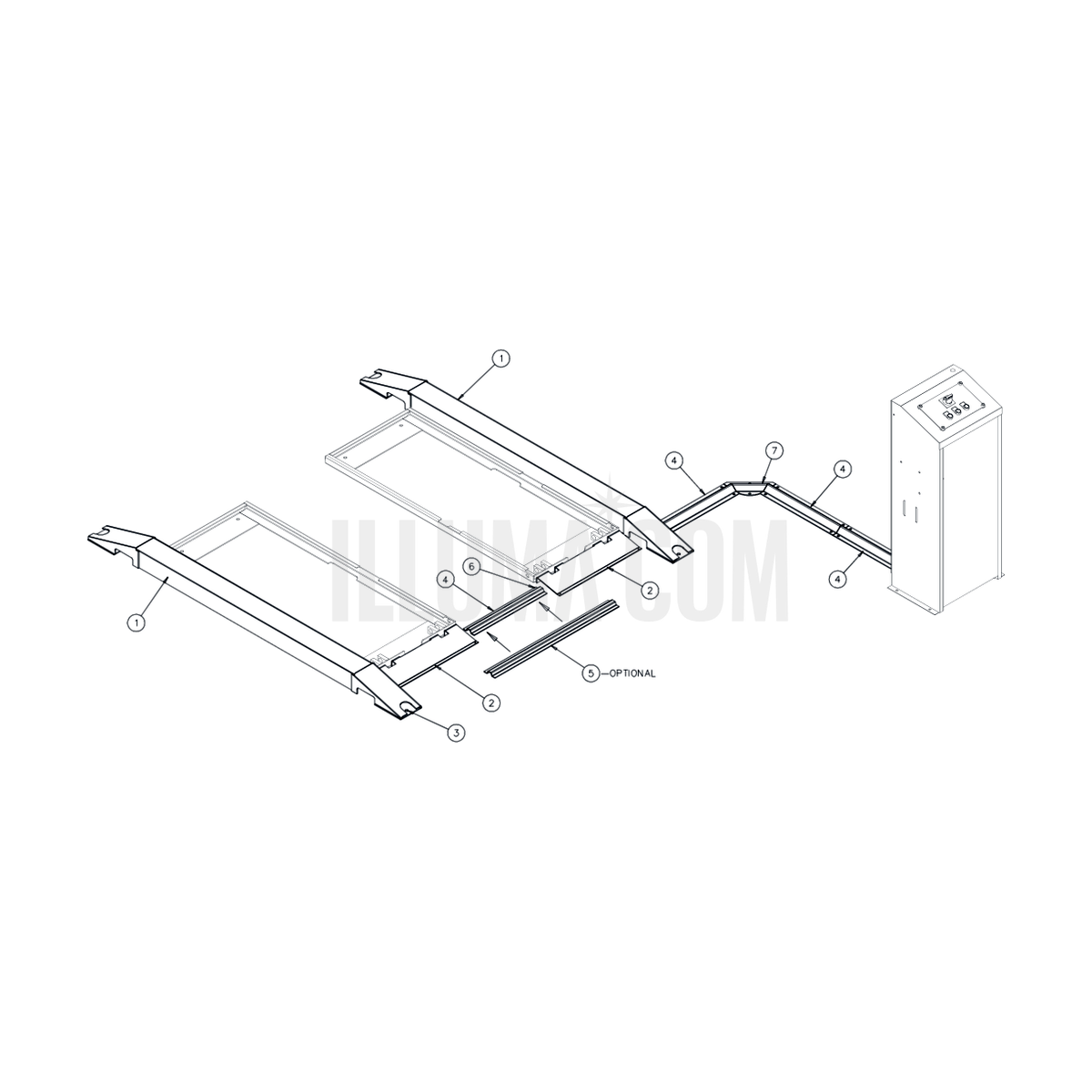

Click a diagram to see every part with clickable callouts — no PDFs.

All parts for this model

  • 3/4 NPT x Ø0.63" CORD GRIP
    A1205-38
    3/4 NPT x Ø0.63" CORD GRIP
    Qty 1$19.32View
  • BUSHING, Ø30mm X 20mm Lg.
    1141070001
    BUSHING, Ø30mm X 20mm Lg.
    Qty 1$37.43View
  • AIR VALVE
    17110
    AIR VALVE
    Qty 1$175.91View
  • 1
    1120160100
    PRESSURE RELIEF VALVE, 360 bar
    Qty 1Not carried
  • PIN, RAMP LOCK PIVOT
    3036025675
    PIN, RAMP LOCK PIVOT
    Qty 1$88.70View
  • UPPER SCISSOR LINK WELD, SLIDE
    3036025300
    UPPER SCISSOR LINK WELD, SLIDE
    Qty 1$1,809.76View
  • LOWER SCISSOR LINK WELD, SLIDE
    3036025201
    LOWER SCISSOR LINK WELD, SLIDE
    Qty 1$1,630.69View
  • UP PUSH BUTTON SWITCH ASSEMBLY, GREEN
    17101-4G
    UP PUSH BUTTON SWITCH ASSEMBLY, GREEN
    Qty 1$77.77View
  • Ø6mm X Ø4mm Y-UNION REDUCER
    DX77-55
    Ø6mm X Ø4mm Y-UNION REDUCER
    Qty 1$19.03View
  • HOSE GUIDE BLOCK, GREEN
    DX77-HGB
    HOSE GUIDE BLOCK, GREEN
    Qty 1$11.03View
  • 3
    3036025686
    SNAP RING CAPTURE
    Qty 1Not carried
  • RAMP ROLLER
    3012151581
    RAMP ROLLER
    Qty 1$146.42View
  • LOCK SPRING
    3000504470
    LOCK SPRING
    Qty 1$30.84View
  • B
    B00901
    Ø4mm X 0.75mm WALL POLY TUBING
    Qty 1Not carried
  • HYDRAULIC TEE FITTING
    DX77-66
    HYDRAULIC TEE FITTING
    Qty 1$169.97View
  • M4 x 16mm Lg. BOLT
    1011040160
    M4 x 16mm Lg. BOLT
    Qty 1$0.38View
  • 1
    10354-3
    HOSE COVER 90°
    Qty 1Not carried
  • PIN, LOWER LINK PIVOT
    3036025626
    PIN, LOWER LINK PIVOT
    Qty 1$70.77View
  • Q
    QRJ9-41
    M6x20 SHCS, used with item #60
    Qty 1Not carried
  • PIN, CYLINDER PIVOT END
    3036025620
    PIN, CYLINDER PIVOT END
    Qty 1$83.93View
  • LOCK RELEASE AIR CYLINDER
    1251041005
    LOCK RELEASE AIR CYLINDER
    Qty 1$394.93View
  • LEGEND PLATE, LOCK RELEASE
    M22-XST-ETCH-LR
    LEGEND PLATE, LOCK RELEASE
    Qty 1$8.68View
  • 3/8 NPT x 1/4 NPT PIPE REDUCER
    RJ6-35
    3/8 NPT x 1/4 NPT PIPE REDUCER
    Qty 1$11.60View
  • CORD GRIP PLATE
    DX77-100-02
    CORD GRIP PLATE
    Qty 1$4.09View
  • A
    A1069
    5/16-18 x 1" Lg. HEX FLANGE HEAD CAPSCREW
    Qty 1Not carried
  • PIN, CYLINDER BASE
    3036025616
    PIN, CYLINDER BASE
    Qty 1$64.41View
  • 4
    40091
    INLINE AIR FILTER (not shown)
    Qty 1Not carried
  • #6-32 x 1-1/4 Lg. PAN HEAD SCREW
    17108
    #6-32 x 1-1/4 Lg. PAN HEAD SCREW
    Qty 1$0.35View
  • Ø6mm X 1mm WALL NYLON TUBING
    CAL011
    Ø6mm X 1mm WALL NYLON TUBING
    Qty 1$1.25View
  • LOCK RELEASE PUSH BUTTON SWITCH ASSEMBLY, BLACK
    17101-4B
    LOCK RELEASE PUSH BUTTON SWITCH ASSEMBLY, BLACK
    Qty 1$77.77View
  • Ø25 RETAINING RING
    1071250004
    Ø25 RETAINING RING
    Qty 1$1.56View
  • PIN, CENTER PIVOT
    3036025635
    PIN, CENTER PIVOT
    Qty 1$70.42View
  • M10 x 20mm Lg. BOLT
    1022100203
    M10 x 20mm Lg. BOLT
    Qty 1$17.75View
  • #6 JIC FEMALE x #6 O-RING MALE
    DX77-50
    #6 JIC FEMALE x #6 O-RING MALE
    Qty 1$42.53View
  • CYLINDER LEVER ROLLER
    3036025611
    CYLINDER LEVER ROLLER
    Qty 1$117.13View
  • 1
    17101-5D
    LEGEND PLATE, DOWN
    Qty 1Not carried
  • D
    DX77-54
    Ø6mm X Ø4mm UNION REDUCER
    Qty 1Not carried
  • 3
    3036025970
    RAMP WELD
    Qty 1Not carried
  • 3
    3036025401
    UPPER SCISSOR LINK WELD, PIVOT
    Qty 1Not carried
  • CONTROL PLATE
    DX77-100-01
    CONTROL PLATE
    Qty 1$61.85View
  • 4
    484985
    1/4 x 1-1/2" DRIVE ANCHOR
    Qty 1Not carried
  • LEVER ROLLER
    3036025672
    LEVER ROLLER
    Qty 1$64.41View
  • Ø4mm X 0.75mm WALL X 8' Lg. POLY TUBING
    DX77-56
    Ø4mm X 0.75mm WALL X 8' Lg. POLY TUBING
    Qty 1$35.45View
  • HYDRAULIC MANIFOLD BLOCK
    DX77-45
    HYDRAULIC MANIFOLD BLOCK
    Qty 1$554.92View
  • PIN, UPPER & LOWER PIVOT
    3036025645
    PIN, UPPER & LOWER PIVOT
    Qty 1$218.51View
  • 4
    40120
    1/4-20 x 1/2" Lg. Self-Tap HHCS
    Qty 1Not carried
  • RAMP LOCK LEVER
    3036025795
    RAMP LOCK LEVER
    Qty 1$274.13View
  • BUSHING, Ø25mm X 20mm Lg.
    1141200000
    BUSHING, Ø25mm X 20mm Lg.
    Qty 1$36.57View
  • RING TERMINAL, 22-18 AWG x #10 RING
    A1206-15-16
    RING TERMINAL, 22-18 AWG x #10 RING
    Qty 1$2.57View
  • PIN, UPPER & LOWER SLIDE
    3036025640
    PIN, UPPER & LOWER SLIDE
    Qty 1$58.02View
  • 7/8" 5-PIN MALE STRAIGHT CONNECTOR
    A1206-22
    7/8" 5-PIN MALE STRAIGHT CONNECTOR
    Qty 1$124.98View
  • CENTER SPACER WASHER
    3036025650
    CENTER SPACER WASHER
    Qty 1$32.10View
  • LOCK BAR
    3036025858
    LOCK BAR
    Qty 1$208.88View
  • PIN, RAMP PIVOT
    3036025791
    PIN, RAMP PIVOT
    Qty 1$88.03View
  • 8mm PUSHLOCK x 1/4" BSPP ELBOW
    DX77-48
    8mm PUSHLOCK x 1/4" BSPP ELBOW
    Qty 1$50.44View
  • 3
    3036025501
    LOWER BASE WELD
    Qty 1Not carried
  • LOWER SLIDE BLOCK
    3036025601
    LOWER SLIDE BLOCK
    Qty 1$118.04View
  • HOSE PROTECTOR
    DX77-25
    HOSE PROTECTOR
    Qty 1$72.99View
  • D
    DX77-49
    HYDRAULIC FITTING, #6 JIC x BSPP O-RING
    Qty 1Not carried
  • D
    DX77-200-02
    WIRE, 18 AWG - CONDUCTOR TYPE SOOW
    Qty 1Not carried
  • Ø30mm RETAINING RING
    1071300004
    Ø30mm RETAINING RING
    Qty 1$2.34View
  • 3
    37021
    1/8 MNPT x 3/8 BARB FITTING (not shown)
    Qty 1Not carried
  • PLATFORM HYDRAULIC HOSE
    DX77-75-178
    PLATFORM HYDRAULIC HOSE
    Qty 1$212.79View
  • DOWN PUSH BUTTON SWITCH ASSEMBLY, RED
    17101-4R
    DOWN PUSH BUTTON SWITCH ASSEMBLY, RED
    Qty 1$80.66View
  • CONTROL PLATE ASSEMBLY, ITEMS 2-15
    DX77-200
    CONTROL PLATE ASSEMBLY, ITEMS 2-15
    Qty 1$1,328.03View
  • CYLINDER LEVER
    3036025900
    CYLINDER LEVER
    Qty 1$822.34View
  • Ø5/32" x 1/8 NPT STRAIGHT FITTING, PUSH LOCK
    DX77-20
    Ø5/32" x 1/8 NPT STRAIGHT FITTING, PUSH LOCK
    Qty 1$17.38View
  • BUSHING,
    1141300030
    BUSHING,
    Qty 1$19.51View
  • SERVICE DISCONNECT SWITCH
    DX77-200-01
    SERVICE DISCONNECT SWITCH
    Qty 1$301.56View
  • 6
    68029
    1/2 x 3-3/4" ANCHOR BOLT
    Qty 1Not carried
  • 1
    16167
    90° ELBOW, #6 SAE x #6 JIC
    Qty 1Not carried
  • PRESSURE RELIEF VALVE, 80 bar
    1120160100-80
    PRESSURE RELIEF VALVE, 80 bar
    Qty 1$162.06View
  • BUSHING,
    1141300010
    BUSHING,
    Qty 1$42.02View
  • 4
    4100237
    5/16-18 HEX FLANGE HEAD NUT
    Qty 1Not carried
  • BUSHING, Ø30mm X 30mm Lg.
    1141040000
    BUSHING, Ø30mm X 30mm Lg.
    Qty 1$16.00View

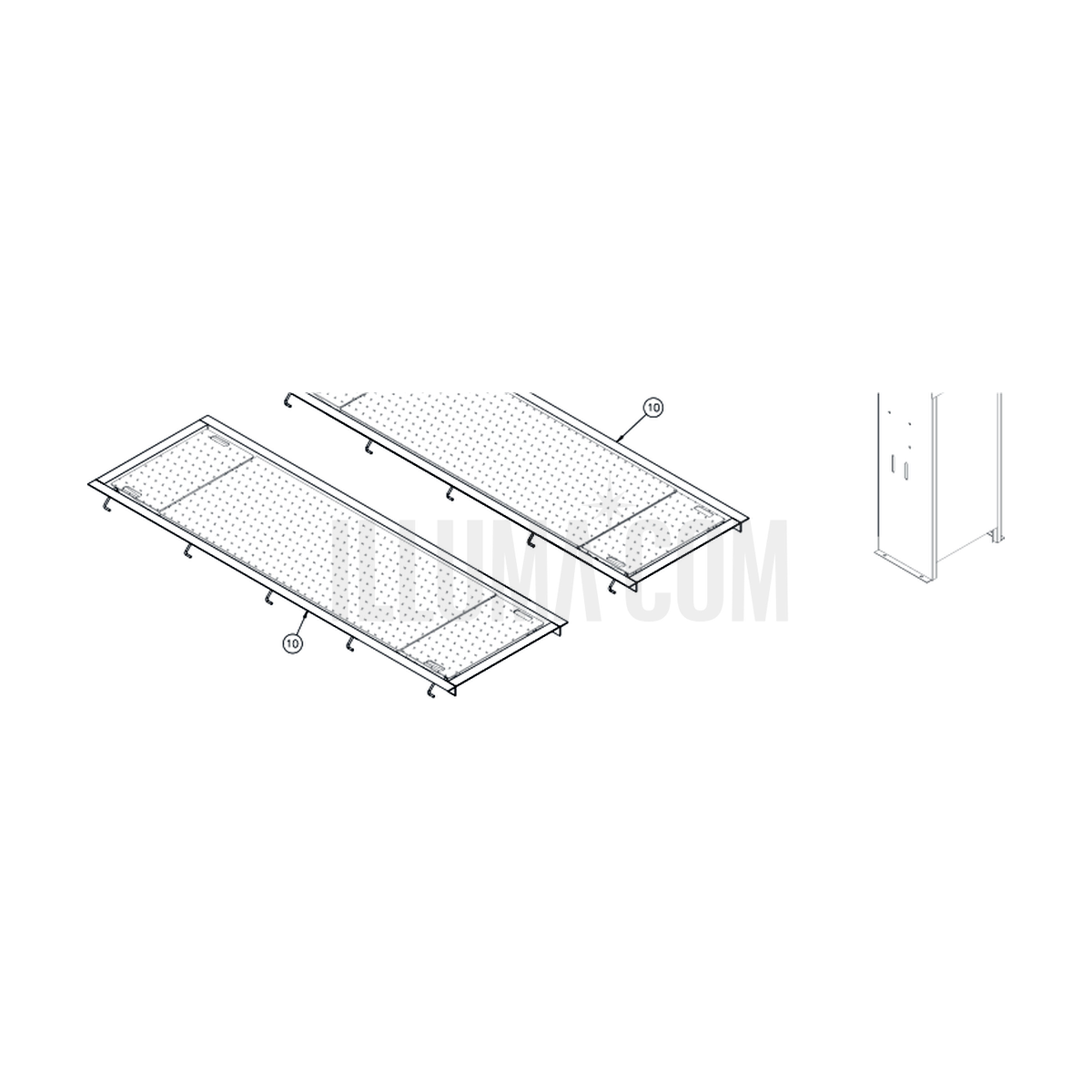

  • FLUSH MOUNT PIT FRAME
    DX77-01
    FLUSH MOUNT PIT FRAME
    Qty 1$611.91View
  • D
    DX77-200-03
    WIRE, 10 AWG - 3 CONDUCTOR TYPE SJOOW
    Qty 1Not carried
  • CRIP-ON WIRE CONNECTOR, 16-10 AWG
    A1207-17-35
    CRIP-ON WIRE CONNECTOR, 16-10 AWG
    Qty 1$0.74View
  • PIN, LEVER PIVOT
    3036025660
    PIN, LEVER PIVOT
    Qty 1$200.30View
  • AIR CYLINDER FITTING, M4 Pushlock x 5mm O-ring (NOT SHOWN)
    31010419
    AIR CYLINDER FITTING, M4 Pushlock x 5mm O-ring (NOT SHOWN)
    Qty 1$35.39View
  • BUSHING, Ø25mm X 25mm Lg.
    1141180000
    BUSHING, Ø25mm X 25mm Lg.
    Qty 1$16.04View
  • CYLINDER, SLAVE
    3036025801
    CYLINDER, SLAVE
    Qty 1$3,037.49View
  • EXTERNAL FLOW CONTROL
    44011-10-170
    EXTERNAL FLOW CONTROL
    Qty 1$9.92View
  • LOCK
    3036025861
    LOCK
    Qty 1$495.26View
  • 1
    1022100124
    M10 x 12mm Lg. BOLT
    Qty 1Not carried
  • 1
    1141030000
    GREASE NIPPLE
    Qty 1Not carried
  • PIN, LEVER ROLLER
    3036025631
    PIN, LEVER ROLLER
    Qty 1$54.64View
  • LOCK BOLT
    3036020191
    LOCK BOLT
    Qty 1$79.21View
  • HOSE COVER 34-1/4" (OPTIONAL)
    10354-4
    HOSE COVER 34-1/4" (OPTIONAL)
    Qty 1$100.28View
  • GROUND SCREW, 10-32 x 3/8 Lg. HEX FLANGE HEAD
    A1206-15-13
    GROUND SCREW, 10-32 x 3/8 Lg. HEX FLANGE HEAD
    Qty 1$2.10View
  • #6 LOCK WASHER
    17112
    #6 LOCK WASHER
    Qty 1$0.30View
  • 1
    17101-5U
    LEGEND PLATE, UP
    Qty 1Not carried
  • #6-32 HEX NUT
    17109
    #6-32 HEX NUT
    Qty 1$0.30View
  • 9/16 O-RING x 9/16 O-RING COUPLER
    DX77-51
    9/16 O-RING x 9/16 O-RING COUPLER
    Qty 1$46.39View
  • D
    DX77-40
    RING TERMINAL, 12-10 AWG x #10 RING
    Qty 1Not carried
  • 3
    3036025606
    UPPER SLIDE BLOCK
    Qty 1Not carried
  • 1
    1071140003
    Ø14mm RETAINING RING
    Qty 1Not carried
  • PIN, UPPER SCISSOR PIVOT
    3036025666
    PIN, UPPER SCISSOR PIVOT
    Qty 1$46.85View
  • 1/4 NPT x 5/16 TUBE SWIVEL ELBOW
    DX77-53
    1/4 NPT x 5/16 TUBE SWIVEL ELBOW
    Qty 1$22.04View
  • POWER UNIT
    AB-10714
    POWER UNIT
    Qty 1$1,779.42View
  • D
    DX77-10
    SURROUND WELD
    Qty 1Not carried
  • LOWER SCISSOR LINK WELD, PIVOT
    3036025101
    LOWER SCISSOR LINK WELD, PIVOT
    Qty 1$1,713.00View
  • CONTROL CONSOLE ENCLOSURE
    3024127080
    CONTROL CONSOLE ENCLOSURE
    Qty 1$736.00View
  • 1
    10354-2
    HOSE COVER
    Qty 1Not carried
  • 3
    3024127086
    CONSOLE DOOR (not shown)
    Qty 1Not carried
  • MASTER CYLINDER
    3036025090
    MASTER CYLINDER
    Qty 1$4,844.98View
  • Ø5/32in X 1/8 NPT FEMALE
    DX77-63
    Ø5/32in X 1/8 NPT FEMALE
    Qty 1$64.88View
  • LEVER ROLLER SPACER
    3036025671
    LEVER ROLLER SPACER
    Qty 1$66.37View
  • Ø5/16" x 0.062 WALL POLY TUBING
    DX77-61
    Ø5/16" x 0.062 WALL POLY TUBING
    Qty 1$20.87View
  • M10x15mm Lg. SOCKET HEAD CAPSCREW
    CAL044
    M10x15mm Lg. SOCKET HEAD CAPSCREW
    Qty 1$0.87View
  • 3
    3036025950
    UPPER PLATFORM WELD
    Qty 1Not carried
  • B
    B37032
    Ø4mm UNION TEE, PUSH LOCK (not shown)
    Qty 1Not carried
  • HOSE ASSEMBLY, #6 JIC FEMALE x EO8L FEMALE
    DX77-HOSE-3
    HOSE ASSEMBLY, #6 JIC FEMALE x EO8L FEMALE
    Qty 1$123.70View
  • 1
    1251120000
    BALL VALVE
    Qty 1Not carried
